Полиуретановые (PU), нейлоновые (PA12) и тефлоновые (PTFE) пневмотрубки широко используются в промышленных пневмосистемах и линиях подачи жидкостей. Однако их технические характеристики и сферы применения существенно отличаются.
Главные критерии выбора пневмотрубки — траектория движения (динамика), рабочая среда, давление и температура.

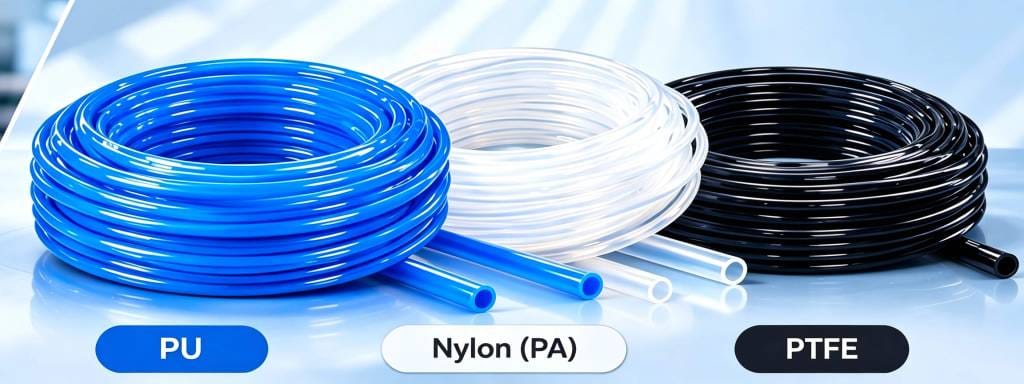

Краткое сравнение: PU vs PA12 vs PTFE
| Пневмотрубка | Рабочее давление | Температура | Гибкость | Основные сферы применения |
| PU (Полиуретан) | До 10 бар | -20°C ~ +70°C | Высокая (очень гибкая) | Робототехника, пневмоцилиндры, захваты, упаковка |
| PA12 (Нейлон/Полиамид) | До 30 бар | -40°C ~ +125°C | Средняя | ЧПУ станки, тормозные системы (автопром), пневмолинии |
| PTFE (Фторопласт/Тефлон) | До 20 бар | -65°C ~+260°C | Умеренная | Химическая пром-сть, высокотемпературные среды, лаборатории |
- Полиуретановая пневмотрубка (PU) идеальна для подвижных элементов оборудования при стандартных и умеренно низких температурах (до -20°C).
- Нейлоновая трубка (PA12) применяется там, где требуется повышенная термостойкость (до +125°C), стабильность формы и устойчивость к высокому давлению.
- Фторопластовая трубка (PTFE) необходима при работе с агрессивными химикатами и в экстремальном температурном диапазоне (от -65°C до +260°C).
Пневмотрубка PU (Полиуретан): Динамические нагрузки и подвижная автоматика
Гибкая полиуретановая трубка (PU) с рабочей температурой от -20°C до +70°C широко используется в оборудовании, где пневмолиния находится в постоянном движении или огибает компактные узлы.
Пневматические цилиндры и захваты
В автоматизированных линиях и захватах промышленных роботов трубка подает сжатый воздух от электропневматического распределителя к цилиндру.
- Типовая схема: Подготовка воздуха → Пневмораспределитель → Полиуретановая пневмотрубка → Пневмоцилиндр
- Особенности: Благодаря стойкости к перегибам и истиранию, трубка PU выдерживает миллионы циклов срабатывания без потери герметичности.
Промышленные роботы и манипуляторы
На роботизированных рукавах пневмотрубка огибает несколько подвижных шарниров. Высокая эластичность PU гарантирует отсутствие заломов при сложных траекториях движения.
Нейлоновая трубка PA12 (Полиамид): Фиксированные линии, высокое давление и повышенные температуры
Трубка из полиамида (PA12) выдерживает температурные нагрузки от -40°C до +125°C и применяется в пневмолиниях, где важна высокая прочность на разрыв, термостойкость и устойчивость к маслам и топливу.
Тормозные системы грузовых автомобилей
В пневматических тормозных системах грузовиков, прицепов и автобусов нейлоновая трубка PA12 прокладывается вдоль рамы. Она устойчива к экстремальным морозам (до -40°C), нагреву от двигателя, солевым реагентам и топливу.
Станки с ЧПУ и автоматизированные линии
В металлообрабатывающих станках с ЧПУ трубка PA12 используется для подачи воздуха при смене инструмента, зажиме заготовок и обдуве зоны резания. Трубка фиксируется на корпусе станка и обеспечивает стабильную работу при нагреве оборудования до +125°C.
Тефлоновая трубка PTFE (Фторопласт): Агрессивные среды и экстремальные температуры
Трубка PTFE (фторопласт) обладает рекордным диапазоном рабочих температур (от -65°C до +260°C) и применяется в условиях, где стандартные полимерные трубки PU и PA12 не справляются с нагрузками.
Химическое и лабораторное оборудование
Фторопластовые трубки обладают абсолютной химической inertностью. Они используются в химических дозаторах, лабораторных анализаторах и линиях подачи агрессивных кислот и щелочей.
Высокотемпературные пневмолинии и криогеника
Если сжатый воздух, газ или агрессивная жидкость подается в зоны с экстремальным холодом (до -65°C) или высоким нагревом (до +260°C), использование термостойкой тефлоновой трубки PTFE является единственным надежным решением.
Часто задаваемые вопросы
В: Какая пневмотрубка лучше для пневмоцилиндра — PU или PA12?
О: Для подвижных подводок к цилиндрам и роботам при нормальных температурах (от -20°C до +70°C) рекомендуется полиуретановая трубка (PU) благодаря её гибкости. Если же линия фиксирована, работает при высокой температуре (до +125°C) или под повышенным давлением, лучше выбрать нейлоновую трубку (PA12).
В: Выдерживает ли полиуретановая пневмотрубка PU попадание масла и высокие температуры?
О: PU трубки устойчивы к масляному туману в пневмосистемах при температуре до +70°C. Однако при постоянном контакте с агрессивными индустриальными маслами, топливом при нагреве свыше +70°C рекомендуется использовать трубки из полиамида PA12 (до +125°C).
В: Можно ли использовать фторопластовую трубку PTFE при глубоком морозе или для пищевой промышленности?
О: Да, PTFE сохраняет эластичность и прочность даже при -65°C. Кроме того, PTFE является биоинертным материалом, не выделяет вредных веществ и идеально подходит для пищевой, фармацевтической и химической промышленности.
