При выборе трубки для системы SCR необходимо учитывать не только совместимость с рабочей жидкостью, но и температуру, давление, вибрацию, способ прокладки и условия эксплуатации автомобиля или оборудования.
В системах Selective Catalytic Reduction используется AdBlue / раствор мочевины, поэтому трубка должна обеспечивать стабильную передачу жидкости и сохранять рабочие характеристики при изменении температуры и механических нагрузках.
LANGCHI LCTPE Series представляет собой композитную трубку ETFE+PA12, в которой внутренний слой ETFE контактирует с раствором мочевины, а наружный слой PA12 обеспечивает механическую прочность и гибкость при монтаже.
Основные характеристики трубки ETFE+PA12
| Параметр | LCTPE Series |
|---|---|
| Конструкция | ETFE + PA12 |
| Твердость | 60D |
| Рабочая среда | DEF / AdBlue / раствор мочевины |
| Рабочая температура | -60°C до +125°C |
| Макс. рабочее давление | До 2,0 МПа при 20°C |
| Наружный диаметр | 4–10 мм |
| Стандарт | SAE J844 |
| Стандартная длина | 100 м/рулон |
Такая конструкция предназначена для систем, где одновременно важны химическая стойкость, низкая проницаемость, гибкость и механическая стабильность.
Где используется трубка для AdBlue?
Трубка для AdBlue применяется в линиях подачи раствора мочевины различных SCR-систем. Конкретная конструкция системы зависит от типа двигателя и оборудования.
Грузовые дизельные автомобили
В тяжелых грузовых автомобилях система SCR включает бак AdBlue, насос, фильтрующие и дозирующие компоненты. Трубка ETFE+PA12 может использоваться для соединения отдельных элементов контура подачи раствора мочевины.
При прокладке внутри автомобиля трубка должна занимать ограниченное пространство и сохранять стабильность при вибрации и изменении температуры.
Дизельные автобусы
В автобусах с дизельным двигателем и системой SCR трубка используется для передачи AdBlue от системы хранения к дозирующему оборудованию.
Гибкость трубки позволяет прокладывать линию в соответствии с конструкцией транспортного средства, включая участки с ограниченным монтажным пространством.
Строительная и сельскохозяйственная техника
Экскаваторы, тракторы, погрузчики и другая дизельная техника может оснащаться SCR-системами для снижения выбросов.
В таких условиях трубка подвергается вибрации, перемещениям и изменениям температуры. Поэтому при выборе трубки для раствора мочевины необходимо учитывать не только химическую совместимость, но и механические условия эксплуатации.
Дизельные генераторы
В дизельных генераторных установках с системой SCR трубка используется в контуре подачи раствора мочевины между баком, насосом, фильтром и дозирующим оборудованием.
Для стационарного оборудования важны стабильные размеры трубки, совместимость с рабочей средой и соответствие рабочим параметрам системы.
Судовые дизельные двигатели
Судовые дизельные двигатели с SCR-системами также требуют контролируемой подачи раствора мочевины к дозирующему оборудованию.
ETFE+PA12 трубка может применяться в соответствующих линиях передачи жидкости с учетом требований конкретной конструкции системы.
Как проходит AdBlue через систему SCR?

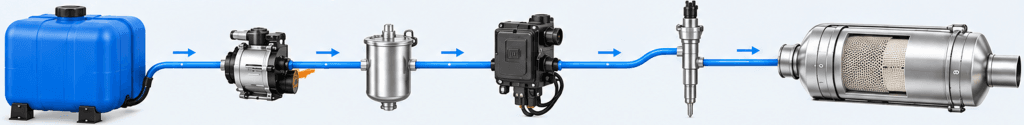

Типовая схема движения раствора мочевины выглядит следующим образом:
Бак AdBlue → Насос → Фильтр → Дозирующий блок → Форсунка → Выхлопная система
Трубка SCR устанавливается между отдельными компонентами системы. В зависимости от конструкции оборудования она может соединять бак с насосом, насос с фильтром или фильтр с дозирующим блоком.
Для подключения используются подходящие фитинги и соединители, выбранные в соответствии с диаметром трубки и конструкцией оборудования.
Поэтому при проектировании линии важно учитывать не только материал трубки, но и способ соединения, радиус изгиба и доступное монтажное пространство.
Почему в трубке ETFE+PA12 используются два слоя?
ETFE и PA12 выполняют разные функции.
Внутренний слой ETFE
Внутренний слой ETFE непосредственно контактирует с AdBlue / раствором мочевины.
Он обеспечивает:
- химическую стойкость;
- низкую проницаемость;
- стабильную внутреннюю поверхность;
- подходящие характеристики для передачи рабочей жидкости.
Наружный слой PA12
Наружный слой PA12 предназначен для обеспечения механических свойств трубки.
Он обеспечивает:
- механическую прочность;
- гибкость при прокладке;
- стабильность размеров;
- устойчивость конструкции к вибрации и перемещениям.
Таким образом, композитная конструкция ETFE + PA12 позволяет совместить свойства внутреннего слоя, контактирующего с жидкостью, и наружного слоя, отвечающего за механические характеристики.
ETFE+PA12 или PA12: какую трубку выбрать для AdBlue?
Выбор между ETFE+PA12 и PA12 зависит от требований конкретной системы.
| Характеристика | ETFE+PA12 | PA12 |
|---|---|---|
| Конструкция | ETFE + PA12 | PA12 |
| Химическая стойкость | Высокая | Хорошая |
| Проницаемость | Низкая | Зависит от материала и конструкции |
| Гибкость | Хорошая | Хорошая |
| Механическая прочность | Хорошая | Хорошая |
| Рабочая температура | -60°C до +125°C | Зависит от марки |
| Применение | SCR, AdBlue, раствор мочевины | Зависит от требований системы |
Если в проекте особое значение имеют низкая проницаемость и химическая стойкость, композитная конструкция ETFE+PA12 может рассматриваться как один из вариантов для линии подачи AdBlue.
Температура и давление трубки SCR
LCTPE Series рассчитана на рабочую температуру от -60°C до +125°C.
Максимальное рабочее давление составляет до 2,0 МПа при 20°C.
При выборе трубки для AdBlue нельзя ориентироваться только на максимальные значения из каталога. Рабочее давление зависит от наружного и внутреннего диаметра, температуры и других условий эксплуатации.
Для серийного применения необходимо проверить соответствие конкретного исполнения трубки фактическим параметрам SCR-системы.
На что обратить внимание при выборе трубки для AdBlue?
Перед заказом трубки для системы SCR рекомендуется определить следующие параметры:
1. Рабочая жидкость
Проверьте, используется ли AdBlue, DEF или другой раствор мочевины.
2. Температура
Определите минимальную и максимальную температуру, которой будет подвергаться трубка во время эксплуатации.
3. Давление
Учитывайте рабочее давление системы при фактической температуре, а не только номинальное давление оборудования.
4. Размер
Необходимо определить требуемый наружный и внутренний диаметр, а также доступное монтажное пространство.
5. Прокладка
При установке следует учитывать радиус изгиба, вибрацию, перемещение компонентов и возможное трение с соседними деталями.
6. Соединение
Тип фитинга или соединителя должен соответствовать диаметру и конструкции трубки.
7. Длина и исполнение
Для серийного производства могут потребоваться определенная длина рулона, цвет, упаковка и другие параметры.
LANGCHI ETFE+PA12 трубка для SCR систем
LANGCHI LCTPE Series разработана для линий передачи AdBlue / DEF / раствора мочевины в автомобильных и промышленных SCR-системах.
Композитная конструкция ETFE + PA12 сочетает характеристики двух материалов: ETFE используется во внутреннем слое для контакта с рабочей жидкостью, а PA12 — в наружном слое для механической прочности и гибкости.
Доступны наружные диаметры 4–10 мм, рабочая температура -60°C до +125°C и давление до 2,0 МПа при 20°C.
LANGCHI также может выполнять индивидуальные требования по размерам, цвету, упаковке и другим параметрам в соответствии с условиями применения и техническими чертежами заказчика.
Часто задаваемые вопросы
Какая трубка используется для AdBlue?
Для системы AdBlue необходимо выбирать трубку с подходящей химической совместимостью, температурными и механическими характеристиками. LCTPE Series использует композитную конструкцию ETFE+PA12 для передачи раствора мочевины.
Что такое трубка SCR?
Трубка SCR — это трубка, используемая для передачи AdBlue/раствора мочевины между компонентами системы Selective Catalytic Reduction.
Подходит ли ETFE для AdBlue?
ETFE обладает высокой химической стойкостью и низкой проницаемостью и используется в качестве внутреннего слоя LCTPE Series, контактирующего с рабочей жидкостью.
Где применяется трубка для мочевины?
Трубки для раствора мочевины применяются в SCR-системах грузовых автомобилей, автобусов, строительной и сельскохозяйственной техники, дизельных генераторов и судовых дизельных двигателей.
Можно ли изготовить ETFE+PA12 трубку по чертежу?
Да. LANGCHI предлагает индивидуальное исполнение трубок по требованиям применения, включая размеры, цвет, упаковку и другие технические параметры.
Заключение
Для SCR-систем выбор трубки зависит от рабочей жидкости, температуры, давления, условий прокладки и требований к соединению.
ETFE+PA12 трубка объединяет внутренний слой ETFE для контакта с AdBlue/раствором мочевины и наружный слой PA12 для механической поддержки и гибкой прокладки. Поэтому такая конструкция может применяться в различных автомобильных и промышленных системах подачи раствора мочевины.
LANGCHI предлагает LCTPE Series в различных размерах и вариантах исполнения для проектов, где требуются контролируемая проницаемость, химическая стойкость и надежная прокладка трубки.
